产品介绍
产品特性

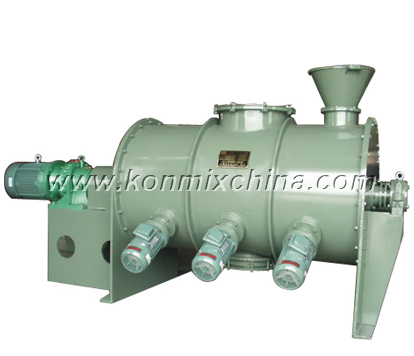

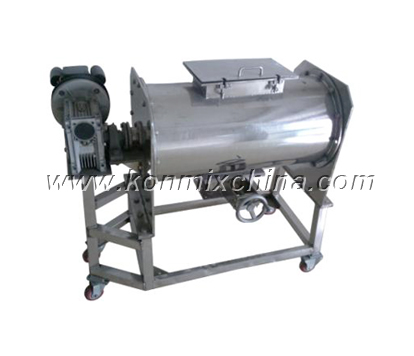

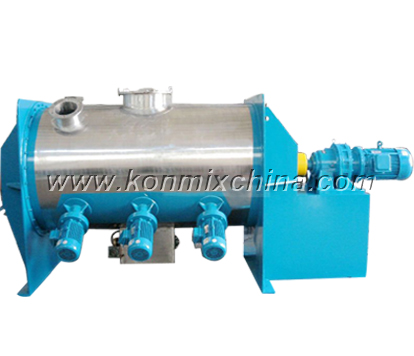

1. 卧式犁刀混合机由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷漆装置等组成；
2. 传动部分包括带电机摆线针轮减速机、联轴器，主要把电机的运动变为需要的速度和扭矩传给复杂刀轴；
3. 卧式筒体由钢板卷制而成，作盛物料用，筒体上开有若干孔，供进出料，观察用，犁刀轴支撑座固定在筒体二端的盖板上；
4. 犁刀组轴由犁刀、犁刀臂和主轴组成，犁刀用犁刀臂安装在主轴上，并作为哈夫结构，便于拆装；
5. 飞刀组由多把飞刀组成，通过电机直接驱动，安装在筒体侧面，防止粉尘进入轴承，飞刀轴采用多道密封结构；
6. 出料阀装在筒体的底部（连续出料除外），用于关闭和放出物料，其工作是通过手柄和四连杆机构来实现的；
7. 喷漆装置固定在筒体圆周上，喷嘴采用农用喷头，喷散效果好；
8. 卧式犁刀混合机广泛应用于化工、涂料、医药、食品、饲料、燃料、冶金、矿山等行业的固固（即粉体内添加液体）混合，以及湿造粒、干燥、浓缩等复合工艺。
工作原理
技术参数
|
型号 |
功率 |
转速 |
处理量 |
外形尺寸 |
重量 |
|
KLDH-0.5 |
7.5 |
85 |
150-400 |
2700*980*1200 |
1000 |
|
KLDH-1 |
11 |
63 |
300-800 |
3000*1200*1350 |
1800 |
|
KLDH-2 |
15 |
63 |
600-1600 |
4100*1250*1600 |
2500 |
|
KLDH-3 |
18.5 |
63 |
900-2400 |
4350*1550*1800 |
3500 |
|
KLDH-4 |
22 |
63 |
1200-3200 |
4700*1650*1900 |
4500 |
|
KLDH-6 |
37 |
42 |
1800-4800 |
5400*1700*2250 |
6500 |
|
KLDH-8 |
45 |
42 |
2400-6400 |
5500*2200*2600 |
8400 |
|
KLDH-10 |
55 |
32 |
3000-8000 |
5600*2450*2700 |
9500 |
|
KLDH-12 |
55 |
32 |
3600-9600 |
6200*2550*2800 |
11000 |
* 表中混合量是以比重为1的粉料时测定的数据，选型时需根据具体产品的细度、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时，必须提供详细数据，以便另行选型定制。
* 本表未能包括所有产品，了解更多请和我们销售工程师联系。
应用领域
卧式犁刀混合机广泛适用于化工、医药、农药、兽药、食品、饲料、饲料添加剂、染料、颜料、干粉砂浆、塑料等行业的固-固（粉体与粉体）混合、固-液（粉体中添加少量液体）混合以及湿造粒，干燥等复合工艺。尤其适用于粘性或胶状添加剂的混合。
